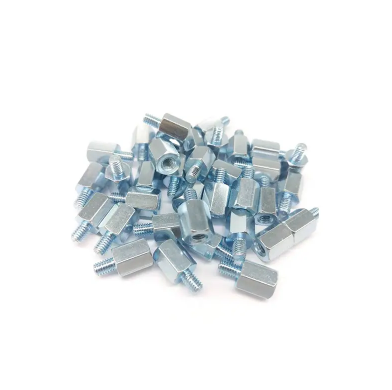

Wenn Sie eine Hex -Pattsituation messen , , betrachten Sie drei Hauptgrößen: Länge, Gewindegröße und Breite über Flats. Durch die korrekte Messung dieser korrekten Auswahl der richtigen Pattsituation für Ihr Projekt. In Elektronik, Autos und Flugzeugen nutzen die Menschen Beendigung, um Leiterplatten zu halten, Motorteile an Ort und Stelle zu halten oder die Dinge zu viel zu schütteln.
Sie müssen die richtige Fadengröße finden.
Sie sollten den zwischen Teilen benötigten Raum überprüfen.
Sie müssen über das Material und den Endtyp für Ihren Build nachdenken.
Bei WUERD verwenden wir spezielle Tools und sorgfältige Überprüfungen, um sicherzustellen, dass Sie die richtigen Befestigungselemente für jeden Job erhalten.
Messen Sie die Körperlänge eines Hex -Standoffs. Fügen Sie die Threads nicht ein. Dies hilft Ihrem Projekt, gut zu passen.
Überprüfen Sie immer die Gewindegröße und die Pech. Stellen Sie sicher, dass Ihre Pattsituationen Schrauben und Hardware übereinstimmen. Dies stoppt Probleme, wenn Sie die Dinge zusammenstellen.
Verwenden Sie Bremssattel, um Länge, Gewindedurchmesser und Breite über Wohnungen zu messen. Dies hilft Ihnen, Fehler zu vermeiden.
Erfahren Sie mehr über die verschiedenen Arten von Pattsituationen. Wissen Sie, wie jeder Typ verwendet wird. Wählen Sie das richtige für Ihr Projekt.
Überprüfen Sie Ihre Messungen mit Produktlisten. Dies hilft Ihnen, die richtige Abstandsgröße zu bestellen.
Um eine Hex -Pattsituation zu messen, konzentrieren Sie sich auf die Körperlänge. Verwenden Sie einen Bremssattel oder einen Herrscher. Beginnen Sie an einem Ende des Hex -Teils. Messen Sie direkt bis zum anderen Ende. Fügen Sie die Gewindeteile nicht hinzu. Die Körperlänge sagt Ihnen den Raum zwischen zwei Teilen. Dies ist wichtig in Elektronik und Maschinen. Sie sollten auch den äußeren Durchmesser überprüfen. Dies hilft Ihnen zu wissen, ob der Patt zu anderen Verschlüssen oder Abstandshaltern passt. Menschen in der Branche sagen, die Körperlänge mit einer Toleranz von etwa +/- 0,005 Zoll (oder +/- 0,13 mm) zu messen. Diese sorgfältige Messung hilft Ihnen, Lücken oder Teile zu vermeiden, die zu eng sind.
Sie können sich fragen, ob Sie die Threads beim Messen zählen sollten. Meistens messen Sie nur die Körperlänge. Zählen Sie die Fadenenden nicht. Die Fäden sind extra und ändern den Speicherplatz nicht zwischen Teilen. Schauen Sie sich immer die Anforderungen Ihres Projekts oder das Produktdatenblatt an. Wenn Sie eine spezielle Größe benötigen, kann Wuerd Ihnen helfen, eine Pattsituation zu entwerfen. Sie können einen längeren Körper oder einen speziellen Faden erhalten, wenn Sie ihn benötigen.
F: Woher weiß ich, ob ich nur den Körper messen oder die Fäden einbezieht?
A: Sie sollten nur die Körperlänge messen, es sei denn, Ihr Projekt oder Ihr Datenblatt sagt etwas anderes. Diese Methode sorgt für die richtige Passform für Ihre Anwendung.
Ein Kunde benötigte Standoffs für ein Bedienfeld. Sie haben die Gesamtlänge einschließlich der Fäden gemessen. Sie bestellten die falsche Größe. Die Pattsituationen passten nicht und das Panel würde nicht schließen. Nachdem sie mit unserem Team gesprochen hatten, lernten sie, nur die Körperlänge zu messen. Wir haben maßgefertigte Pattsituationen mit der richtigen Größe gemacht. Ihre Installation hat perfekt funktioniert.
Typischer Abstandslängenbereich (Zoll) |
|---|
5/32 bis 16 |
Wuerd hat viele Pattsituationen, Abstandshalter und Befestigungselemente. Wir können Ihnen Standard- oder benutzerdefinierte Längen für jeden Job geben. Unser Prozess beinhaltet das Gespräch mit Ihnen, die Überprüfung von Messungen und das sorgfältige Durchführen des Teils. Dies hilft Ihnen, jedes Mal den richtigen Teil zu erhalten.
Wenn Sie eine Pattsituation auswählen, müssen Sie die Fadengröße kennen. Dies stellt sicher, dass die Pattsituation zu Ihren Schrauben und anderen Hardware passt. Wenn Sie die falsche Größe wählen, können Sie während der Montage Probleme haben oder sogar Ihr Projekt beschädigen.
Sie können den Fadendurchmesser mit einem Bremssattel messen. Legen Sie die Bremssattelspitzen an den Außenkanten der Fäden. Lesen Sie den Abstand von einer Seite zur anderen. Dies gibt Ihnen den Hauptdurchmesser. Weitere Details können Sie auch den kleinen Durchmesser messen, indem Sie den Bremssattel in den unteren Hohlraum der Gewinde platzieren. Auf diese Weise können Sie überprüfen, ob die Pattsituation mit Ihrer Schraube oder Bolzen übereinstimmt.
Verwenden Sie einen Bremssattel für die genaueste Messung.
Messen Sie immer vom äußersten Faden auf einer Seite zum äußersten Faden auf der anderen Seite.
Überprüfen Sie Ihre Messung, um Fehler zu vermeiden.
Die Thread -Tonhöhe sagt Ihnen, wie nahe die Threads aneinander sind. Sie können einen Thread -Messgerät verwenden, um diese Nummer zu finden. Legen Sie die Anzeige gegen die Fäden und sehen Sie, welche Klinge am besten passt. Die Zahl auf der Klinge zeigt die Tonhöhe. Für metrische Fäden bedeutet Tonhöhe den Abstand zwischen den Fäden in Millimetern. Bei Zoll -Threads zählen Sie die Anzahl der Threads in einem Zoll.
Tipp: Überprüfen Sie immer sowohl den Durchmesser als auch die Tonhöhe. Beide Zahlen sind für eine gute Passform von Bedeutung.
Hier ist eine Tabelle mit gängigen Gewindegrößen, die Sie möglicherweise in Elektronik und Maschinen sehen:
Gewindegröße | Durchmesser (Zoll) | Themen pro Zoll | Typ |
|---|---|---|---|
1/4-20 | 0.250 | 20 | UNC |
1/4-28 | 0.250 | 28 | UNF |
5/16-18 | 0.3125 | 18 | UNC |
5/16-24 | 0.3125 | 24 | UNF |
3/8-16 | 0.375 | 16 | UNC |
3/8-24 | 0.375 | 24 | UNF |
1/2-13 | 0.500 | 13 | UNC |
1/2-20 | 0.500 | 20 | UNF |
Sie werden häufig die als M3, 8-32 oder ähnliche Codes aufgeführte Threadgröße sehen. 'M ' steht für Metrik. Die Zahl vor dem Armaturenbrett ist der Durchmesser. Die Zahl nach dem Armaturenbrett ist die Gewinde oder Fäden pro Zoll. Passen Sie diese Nummern immer an Ihre Schrauben und Hardware an.
Wenn Sie die falsche Fadengröße verwenden, können Sie auf verschiedene Probleme stoßen. Hier sind einige häufige Probleme:
Ausgabetyp | Beschreibung |
|---|---|
Schwierigkeiten beim Einfügen des Befestigungsmittels | Möglicherweise benötigen Sie zu viel Kraft oder können den Befestigungselement ohne Beschädigung überhaupt nicht einfügen. |
Unsachgemäße Sitzgelegenheiten | Die Pattsituation ist möglicherweise nicht flach, was sich auswirkt, wie Teile zusammenklemmen und wie sie aussehen. |
Reduzierter Drehmomentwiderstand | Das Gelenk kann sich lockern, wenn sich Ihr Projekt schüttelt oder bewegt. |
Auszugsausfall | Die Pattsituation kann unter Ladung herausziehen, wenn der Griff nicht stark genug ist. |
Sie sollten immer mit der Thread -Größe Ihrer Anwendung übereinstimmen. Dies hält Ihre Baugruppe sicher und stark. Bei WUERD helfen wir Ihnen bei der Auswahl der richtigen Fadengröße. Wir unterstützen auch benutzerdefinierte Threads, wenn Sie etwas Besonderes für Ihr Projekt benötigen.
Hinweis: Wenn Sie sich über die Thread -Größe nicht sicher sind, bitten Sie um Hilfe. Unser Team bei Wuerd kann Sie durch den Prozess führen und sicherstellen, dass Sie die richtige Passform erhalten.
Sie messen die Breite über Flats, indem Sie einen Bremssattel oder einen Lineal auf zwei gegenüberliegenden flachen Seiten der Hex -Pattsituation legen. Diese Entfernung sagt Ihnen, wie weit die Hex -Form ist. Sie sollten immer direkt hinweg messen, nicht in einem Winkel. Diese Messung hilft Ihnen, zu wissen, ob die Pattsituation zu Ihren Werkzeugen und Ihrem Montageraum passt. Wenn Sie einen digitalen Bremssattel verwenden, erhalten Sie eine genauere Lektüre. Überprüfen Sie Ihre Messung immer, um Fehler zu vermeiden.
Die Breite über Wohnungen ist wichtig, da Sie mitteilt, welches Tool Sie für die Installation benötigen. Wenn die Breite über Flats beispielsweise 6,4 mm (0,250 Zoll) beträgt, benötigen Sie einen Schraubenschlüssel oder eine Steckdose, die dieser Größe entspricht. Durch die Verwendung des richtigen Werkzeugs verhindert, dass der Pattstoff ausrutscht oder beschädigt wird. Sie machen Ihre Arbeit auch schneller und sicherer. Die folgende Tabelle zeigt einige gängige Größen für die Breite über Wohnungen. Diese Größen helfen Ihnen, jedes Mal das richtige Werkzeug auszuwählen.
Nominale Größe | Maximale Breite über Wohnungen | Min Breite über Wohnungen |
|---|---|---|
1/4 | 0.260 | 0.237 |
5/16 | 0.324 | 0.298 |
3/8 | 0.388 | 0.360 |
1/2 | 0.515 | 0.482 |
5/8 | 0.642 | 0.605 |
3/4 | 0.768 | 0.729 |
7/8 | 0.895 | 0.852 |
1 | 1.022 | 0.976 |
Sie können auch sehen, wie sich die maximalen und minimalen Breiten in diesem Diagramm vergleichen:
Die Auswahl der richtigen Breite über Flats erleichtert Ihre Installation. Es schützt auch Ihre Teile vor Schäden. Bei WUERD verwenden wir hochpräzise Maschinen, um sicherzustellen, dass jeder Hex-Pattsituation den Standardgrößen entspricht. Dies bedeutet, dass Sie immer einen Teil erhalten, der zu Ihren Tools und Ihrem Projekt passt.
Tipp: Überprüfen Sie immer die Breite über Wohnungen, bevor Sie Ihr Projekt starten. Dieser Schritt spart Ihnen Zeit und hilft Ihnen, Probleme während der Montage zu vermeiden.
Wenn Sie mit Leiterplatten arbeiten, müssen Sie die verschiedenen Arten von PCB -Montage -Pattsituationen kennen. Diese kleinen Teile helfen Ihnen, Ihre Bretter sicher und stabil zu halten. Sie verwenden eine PCB -Pattsituation, um eine Platine über einer Oberfläche oder einer anderen Karte zu heben. Dieser Raum hilft beim Abkühlen und stoppt Kurzstrecken. Sie können viele Arten von PCB -Montage -Pattsituationen für verschiedene Jobs finden.
Sie sehen drei Hauptkonfigurationen für die Geschlechter für Standoffs:
Männlich-female: Ein Ende hat einen Faden Stud (männlich) und das andere Ende ein Gewindeloch (weiblich). Sie verwenden diese, wenn Sie Bretter stapeln oder Panels anbringen möchten.
Weibliche Frauen: Beide Enden haben Fadenlöcher. Sie verwenden diese, wenn Sie zwei Schrauben oder Schrauben von jeder Seite anschließen möchten.
Männlich-männlich: Beide Enden haben Fadenstollen. Sie verwenden diese, wenn Sie zwei Teile beitreten möchten, die beide einen Bolzen benötigen.
Jeder Typ hilft Ihnen, ein anderes Problem in Ihrer Baugruppe zu lösen. Sie wählen das richtige basierend auf Ihrem Design und den Teilen, die Sie anschließen müssen.
Sie verwenden an vielen Orten elektrische Pattsituationen. In der Elektronik sehen Sie häufig gedruckte Leiterplatten in Computern, Steuerplatten oder Netzteilen. Elektrische Pattsituationen halten die Platine von Metallhüllen fern, wodurch Kurzstrecken gestoppt werden und die Luft um die Platine bewegen können. Sie verwenden sie auch in LED -Beleuchtung, Robotik und Testgeräten. Diese Teile helfen Ihnen beim Aufbau sicherer und starker Geräte.
Bei WUERD bieten wir eine breite Palette von Standard- und benutzerdefinierten Pattsituationen für PCB und andere Verwendungen an. Sie können aus verschiedenen Größen, Materialien und Fadenstypen wählen. Wenn Sie eine spezielle Lösung benötigen, können wir Ihnen helfen, den richtigen Teil für Ihr Projekt zu entwerfen.
Wenn Sie sich eine Pattproduktliste oder ein Datenblatt ansehen, müssen Sie wissen, was jede Nummer und jeden Term bedeutet. Auf diese Weise können Sie den richtigen Teil für Ihr Projekt auswählen und Fehler während der Installation vermeiden. Bei Wuerd machen wir unsere Einträge klar, aber Sie sollten Ihre Maße immer überprüfen.
Sie sehen mehrere wichtige Details in einer typischen Abstandsauflistung:
Körperlänge: Dies zeigt den Abstand zwischen den beiden Enden des Hex -Körpers und zählt nicht die Fäden.
Gewindegröße: Dies zeigt Ihnen den Durchmesser und die Tonhöhe des Gewindeteils wie M3 oder 6-32.
Breite über Flats: Dies ist die Messung von einer flachen Seite des Hex zur gegenüberliegenden Seite.
Material und Finish: Sie werden Optionen wie Messing, Aluminium oder Edelstahl sehen.
Tipp: Vergleichen Sie immer die Auflistungsdetails mit den Anforderungen Ihres Projekts. Wenn Sie Fragen haben, können Sie sich an unser technisches Support -Team wenden, um Hilfe zu erhalten.
Um Ihre Messungen an eine Produktspezifikation zu entsprechen:
Messen Sie Ihren bestehenden Pattsituation mit einem Bremssattel oder Herrscher.
Schreiben Sie die Körperlänge, die Gewindegröße und die Breite über Wohnungen auf.
Suchen Sie eine Produktliste, die allen drei Zahlen entspricht.
Überprüfen Sie das Material und beenden Sie Ihre Bewerbung.
Messung | Ihr Wert | Auflistungswert | Übereinstimmen? |
|---|---|---|---|
Körperlänge | 10 mm | 10 mm | ✅ |
Gewindegröße | M3 | M3 | ✅ |
Breite über Wohnungen | 5,5 mm | 5,5 mm | ✅ |
Wenn Sie eine benutzerdefinierte Größe benötigen, kann Wuerd es für Sie schaffen. Wir bieten viele Arten an, einschließlich PCB -Pattsituationen, Abstandshalter und anderen Befestigungselementen.
Viele Menschen machen Fehler beim Lesen von Pattsituationen. Hier sind einige häufige Fehler:
Verwirrende Körperlänge mit Gesamtlänge (einschließlich Fäden)
Fehlinterpretation der Gewindegröße oder -Tonhöhe
Toleranznotizen ignorieren oder Details beenden
Hinweis: Wenn Sie sich unsicher fühlen, bitten Sie unseren technischen Support um Hilfe. Wir möchten, dass Sie jedes Mal den richtigen Teil bekommen.
Sie können Wuerd vertrauen, um Sie durch den Prozess zu führen. Unser Team beantwortet Ihre Fragen und hilft Ihnen, kostspielige Fehler zu vermeiden.
Wenn Sie die richtigen Werkzeuge auswählen, können Sie Hex -Pattsituationen gut messen. Sie müssen die Länge, die Gewindegröße und die Breite über Wohnungen überprüfen. Die Verwendung der richtigen Werkzeuge stellt sicher, dass Ihre Pattsituationen passen und richtig funktionieren.
Sie verwenden Bremssättel, um die Körperlänge, den Gewindedurchmesser und die Breite über Wohnungen zu messen. Setzen Sie die Kiefer des Bremssattels auf den Teil, den Sie messen möchten. Schauen Sie sich die Nummer auf der Anzeige an. Sättellätschalter liefern sehr genaue Ergebnisse, bis 0,01 mm. Reinigen Sie immer den Bremssattel und stellen Sie ihn auf Null ein, bevor Sie beginnen.
Tipp: Digitale Bremssättel sind einfach zu lesen und helfen Ihnen, Fehler zu vermeiden.
Fadenmessgeräte helfen Ihnen dabei, die Gewinde und Größe zu finden. Passen Sie die Messgeräte an die Fäden Ihres Pattsituation an. Wenn das Messgerät genau richtig passt, haben Sie die richtige Tonhöhe. Sie können Metrik- oder Zoll -Fadenmessgeräte verwenden. Dieses Tool hilft Ihnen dabei, Fadenstypen gerade zu halten, und stoppt die Montageprobleme.
Die Kalibrierung hält Ihre Werkzeuge richtig. Wenn Bremssättel oder Messgeräte nicht kalibriert werden, können Ihre Messungen falsch sein. Dadurch kann Pattsituationen nicht so passen oder funktionieren, wie sie sollten. Bei Wuerd überprüfen und kalibrieren wir unsere Werkzeuge häufig, um Ihre Bedürfnisse zu erfüllen.
Reinigen Sie Ihr Werkzeug, bevor Sie es kalibrieren.
Verwenden Sie eine Standardreferenz wie einen Messeblock, um die Genauigkeit zu überprüfen.
Passen Sie das Tool an, wenn der Messwert nicht mit dem Standard übereinstimmt.
Schreiben Sie das Kalibrierungsdatum und das Ergebnis auf.
Sie sollten gute Gewohnheiten für die Kalibrierung befolgen, damit Ihre Werkzeuge gut funktionieren. Die folgende Tabelle zeigt, wie oft Sie Ihre Tools überprüfen sollten:
Beste Practice | Kalibrierfrequenz |
|---|---|
Überprüfen Sie die Drehmomentwerkzeuge sorgfältig | Mindestens einmal im Monat |
Überprüfen Sie öfter auf starke Verwendung | Nach Bedarf basierend auf der Nutzung |
Hinweis: Wenn Sie Ihre Tools jeden Tag verwenden, überprüfen Sie sie öfter.
Viele Menschen machen einfache Fehler beim Messen von Hex -Pattsituationen. Hier sind einige häufige Fehler:
Vor dem Gebrauch den Bremssattel nicht auf Null setzen
Messung in einem Winkel anstatt direkt über
Verwenden des falschen Werkzeugs für die Thread -Tonhöhe
Lesen Sie die Skala oder falsch anzeigen
Sie können diese Fehler vermeiden, indem Sie Ihre Arbeit zweimal überprüfen. Wenn Sie sich unsicher fühlen, bitten Sie unser technisches Support -Team um Hilfe.
Bei WUERD verwenden wir strenge Schecks, um sicherzustellen, dass jede Pattsituation Ihren Anforderungen entspricht. Unser Prozess umfasst eine dimensionale Inspektion, Gewindeinspektion, Festigkeitstests, Korrosionsbeständigkeitstests und visuelle Inspektion. Sie können sehen, wie jeder Schritt dazu beiträgt, dass alles genau ist:
Qualitätskontrollprozess | Beschreibung |
|---|---|
Dimensionale Inspektion | Überprüft, ob Pattsituationen die richtige Größe entsprechen, einschließlich Länge, Durchmesser und Gewinde. |
Fadenprüfung | Betrachtet die Qualität und Genauigkeit von Threads mit Messgeräten und Mikrometern. |
Kraftstest | Tests bestand vorgezogen, um sicherzustellen, dass sie stark genug sind. |
Korrosionswiderstandstest | Verwendet Tests wie Salzspray für Pattsituationen, die an schwierigen Stellen verwendet werden. |
Visuelle Inspektion | Findet Oberflächendefekte, Risse oder Probleme, die sich auf die Funktionsweise des Teils oder das Aussehen auswirken. |
Verwenden Sie immer die richtigen Werkzeuge und überprüfen Sie Ihre Messungen. Dies hilft Ihnen, die besten Ergebnisse für Ihr Projekt zu erzielen.
Sie können eine Hex -Pattsituation messen, indem Sie die Körperlänge, die Gewindegröße und die Breite über Wohnungen überprüfen. Verwenden Sie immer die richtigen Werkzeuge wie Bremssättel und Fadenmessgeräte, um genaue Ergebnisse zu erzielen. Überprüfen Sie Ihre Nummern, bevor Sie eine PCB-Pattsituation bestellen oder ersetzen. Wenn Sie Hilfe benötigen, können Sie den technischen Support mithilfe der folgenden Kontaktdaten angeben. Unser Team bei Wuerd ist bereit, Ihnen bei der Auswahl des besten Pattsituals für Ihr Projekt zu helfen.
Typ | Kontaktinformationen |
|---|---|
Telefon | +86-574-89021823 +86-574-83029722 |
sales@wuerd.cn | |
Sie sollten die Körperlänge, die Gewindegröße und die Breite über Wohnungen messen. Vergleichen Sie Ihre Messungen mit der Produktliste. Wenn Sie Hilfe benötigen, können Sie sich an unser technisches Support -Team wenden, um Anleitungen zu erhalten.
Ein Herrscher arbeitet für grobe Messungen. Verwenden Sie für die beste Genauigkeit einen Bremssattel. Dieses Tool bietet Ihnen präzise Messwerte für Länge, Fadendurchmesser und Breite über Flats.
Sie können eine benutzerdefinierte Größe von uns anfordern. Wir werden Ihre Anforderungen überprüfen, Ihre Messungen bestätigen und die genaue Pattsituation vorlegen, die Sie für Ihre Bewerbung benötigen.
Thread Pitch sagt Ihnen, wie nahe die Threads sind. Wenn Sie die falsche Tonhöhe auswählen, passt Ihre Schraube nicht. Überprüfen Sie immer sowohl den Gewindedurchmesser als auch die Tonhöhe auf eine sichere Verbindung.
Immer Ihren Bremssattel vor dem Gebrauch immer null. Messen Sie direkt über einen Winkel. Überprüfen Sie Ihre Zahlen. Wenn Sie sich unsicher fühlen, bitten Sie unser Team um Hilfe.
