CS13M8x45
Wuerd
kohlenstoffarmen Stahl
Großpackung
Kartonstahl
Zink weiß-blau
Edelstahl 304 oder 316
Kohlenstoffstahl 1045
Federstahl
| Menge: | |
|---|---|
Wuerd Machinery Manufacturing CO., LIMITED

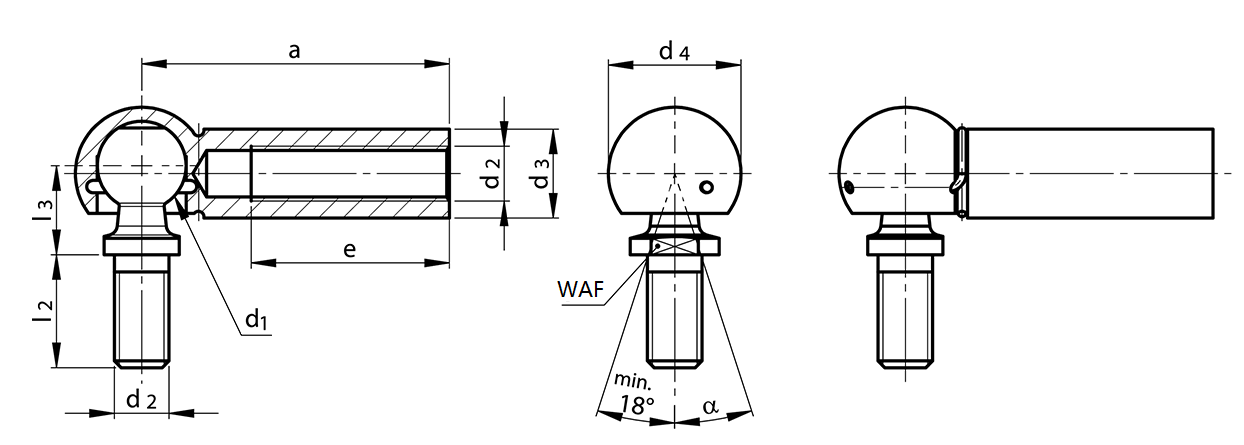

Winkelgelenk DIN71802, Form CS, lange Revision | |||||||||||
Artikel | d1 h9 | d2 | a ±0,3 | d3 ±0.5 | d4 ±0,5 | e Mindest | l2 ±0,3 | l3 ±0,3 | WAF | a | Gewicht (kg/1000 Stück) |
CS8M5x35 | 8 | M5 | 35 | 8 | 12.8 | 19.5 | 10.2 | 9 | 7 | 17.4 | |
CS10M6x37 | 10 | M6 | 37 | 10 | 14.8 | 25 | 12.5 | 11 | 8 | 10° | 30.3 |
CS10M6x40 | 10 | M6 | 40 | 10 | 19.3 | 27 | 12.5 | 11 | 8 | 10° | 31.9 |
CS13M8x45 | 13 | M8 | 45 | 13 | 24 | 29 | 16.5 | 13 | 11 | 15° | 61.9 |
CS16M10x45 | 16 | M10 | 45 | 16 | 24 | 25.5 | 20 | 16 | 13 | 15° | 106.5 |
CS16M10x52 | 16 | M10 | 52 | 16 | 24 | 30.5 | 20 | 16 | 13 | 15° | 114.1 |
CS16M12x45 | 16 | M12 | 45 | 16 | 24 | 25.5 | 20 | 16 | 13 | 15° | 109.6 |
CS16M12x52 | 16 | M12 | 52 | 16 | 24 | 30.5 | 20 | 16 | 13 | 15° | 116.5 |
CS19M14x70 | 19 | M14 | 70 | 22 | 30 | 44 | 28 | 20 | 16 | 15° | 260 |
Form CS: mit Schlüsselfläche am Kugelzapfen und mit Sicherungsclip an der Kugelpfanne
-Material:
Ball Steckdose: niedrig Kohlenstoff Stahl
Ball Zucht: Kohlenstoff Stahl 1045
Sicherheit Clip/innen Ring: Frühling Stahl
-Oberfläche Behandlung: passiviert In Zink weiß Blau, Zink/Gelb, Zink/Schwarz,
*Mit oder ohne Schlüsselfläche auf der Kugelpfanne nach Wahl des Kunden.
*Linksgewinde und Verschlusskappe sind erhältlich.
Teilen Sie uns mit, welche Artikel Sie benötigen, oder senden Sie uns jetzt Ihre Zeichnungen zu, oder kontaktieren Sie uns und wir helfen Ihnen zu bestätigen, welche Teile für Ihre Anwendung geeignet sind.
Tel.: +86 574 89021823
Fax: +86 574 83029722
Email : sales@wuerd.cn
Webseite: www.wuerd.cn
