CS16M10-DIN71802
Wuerd
kohlenstoffarmen Stahl
Standardpaket
Ein spezielles Paket ist verfügbar
Kartonstahl
passiviert in Zink weiß-blau, Zink/schwarz, Zink/gelb
Edelstahl 304 oder 316
Kohlenstoffstahl 1045
Federstahl
| Menge: | |
|---|---|

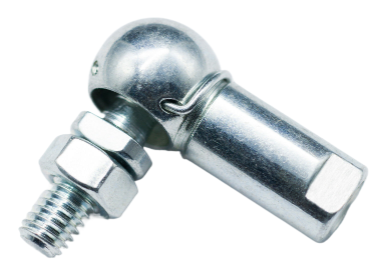

Winkelgelenk DIN71802, Form CS | |||||||||
Artikel | d1 h9 | d2 | d3 | l2 ±0,3 | l3 ±0,3 | a ±0,3 | e Mindest | WAF | Gewicht (kg/1000 Stück) |
CS8M5-DIN71802 | 8 | M5 | 8 | 10.2 | 9 | 22 | 10.2 | 7 | 15 |
CS10M6-DIN71802 | 10 | M6 | 10 | 12.5 | 11 | 25 | 11.5 | 8 | 25 |
CS13M8-DIN71802 | 13 | M8 | 13 | 16.5 | 13 | 30 | 14 | 11 | 53 |
CS16M10-DIN71802 | 16 | M10 | 16 | 20 | 16 | 35 | 15.5 | 13 | 104 |
CS16M12-DIN71802 | 16 | M12 | 16 | 20 | 16 | 35 | 15.5 | 13 | 104 |
CS19M14-DIN71802 | 19 | M14 | 22 | 28 | 20 | 45 | 21.5 | 16 | 221 |
CS19M14x1,5-DIN71802 | 19 | M14x1,5 | 22 | 28 | 20 | 45 | 21.5 | 16 | 221 |
CS19M16-DIN71802 | 19 | M16 | 22 | 28 | 20 | 45 | 21.5 | 16/19 | 221 |
*SW: mit oder ohne Schlüsselfläche an der Kugelpfanne, gefertigt nach Kundenwunsch.
Form CS: mit Schlüsselfläche am Kugelzapfen;mit Sicherheitsclip an der Kugelpfanne
Formular C: mit Schlüsselfläche am Kugelzapfen;OHNE Sicherheitsclip an der Kugelpfanne
*Bitte teilen Sie uns mit, ob Sie ein abgewinkeltes Kugelgelenk DIN71802 Form A/AS, Form B/BS benötigen.
Notiz:
-Material:
Kugelpfanne: kohlenstoffarmer Stahl
Kugelbolzen: Kohlenstoffstahl 1045
Sicherungsclip/Innenring: Federstahl
* Alternative: Edelstahl 304 oder 316
-Oberflächenbehandlung: passiviert in Zinkweißblau, Zink/Schwarz, Zink/Gelb
*Linksgewinde oder Verschlusskappe sind erhältlich. Die Verschlusskappe (Neopren) funktioniert
-40~120℃ Temperatur (hervorragende Leistung).
* Nicht standardmäßige Kugelgelenke, die nach Kundenzeichnungen oder Mustern hergestellt werden.
*Wenn Sie Kugelgelenke DIN71802, Form A, AS, B, BS benötigen, wenden Sie sich bitte an uns.
