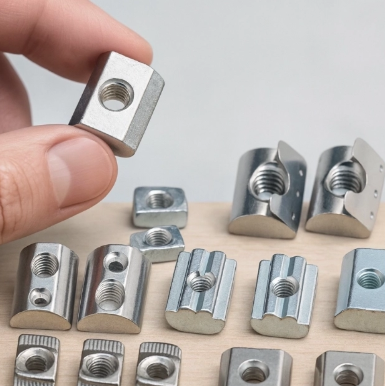

T-Slot-Muttern (T-förmige Muttern)-Verbesserte Anleitung

Für welche T-Slot-Nüsse werden verwendet

T-Nutensteine ​​befestigen Bauteile an T-Nuten in Maschinentischen, Werkbänken und modularen Aluminiumprofilen. Sie ermöglichen eine schnelle und wiederholbare Positionierung von Klemmen, Halterungen, Sensoren, Schutzvorrichtungen und anderer Hardware ohne Bohren oder Schweißen. Gemeinsame Domänen:

• Werkzeugmaschinen und Vorrichtungen (schwere Beanspruchung) – Spannen auf Arbeitstischen und Grundplatten

• Automatisierung und Fertigung (leichte bis mittlere Beanspruchung) – Rahmen, Schutzvorrichtungen, Förderbänder, Werkzeughalter

• Werkstätten und Labore – verstellbare Vorrichtungen, Bänke, Testaufbauten

• Modulare Möbel und Gehäuse – rekonfigurierbare Regale, Gestelle, Rahmen

Hauptvorteile: Modularität, schnelle Neukonfiguration und Wiederverwendung von Komponenten.

Standards & Terminologie (korrigiert)

Verwenden Sie keine Standards für Sechskantschrauben oder strukturelle Befestigungselemente, um die Konformität von T-Nut-Muttern zu beurteilen . Für T-Nut-Systeme verwenden Sie:

Maschinentisch-Ökosystem (Hochleistungs- / Vorrichtungen)

• DIN 650 – T-Nuten in Maschinentischen (Nutenmaße)

• DIN 508 – Nutensteine ​​für Maschinentische

• DIN 787 – Hammerkopf-T-Nutenschrauben

Aluminiumprofil -Ökosystem (Light -Medium Duty / Modular Frames)

• Definiert durch Schlitzbreite (z. B. 6 / 8 / 10 mm) und Serie (Serie 20 / 30 / 40 / 45).

Jede Marke (z. B. Bosch Rexroth, ITEM, Misumi, 80/20) veröffentlicht ihre eigenen Kompatibilitätsdaten. Einige Marken bieten auch Teilserien (Zoll) mit UNC-Gewinde an – überprüfen Sie dies immer anhand der Datenblätter der Marke.

Wie funktionieren T-Slot-Nüsse

Zwei gemeinsame Mechanismen:

• End-in – Vom offenen Ende des T-Nuts her einführen; Normalerweise ist keine Drehung erforderlich. Wird häufig auf Maschinentischen und schweren Vorrichtungen (DIN 508-Typ) verwendet.

• Drop-in/Roll-in (90°-Drehung) – An einer beliebigen Stelle entlang der Schlitzöffnung einsetzen und um 90° drehen, sodass der Kopf auf den Schlitzschultern aufliegt. Üblich bei Aluminiumprofilen.
  Oft mit Federkugeln oder Blattfedern erhältlich, die eine leichte Vorspannung bieten, um die Position während der Montage zu halten.

T-Slot-Muttern verteilen die Belastung über den breiten Kopf, der auf Schlitzschultern lag. Die korrekte Passform verhindert, dass sich das Verborgenen und Ausziehen verdreht und auszieht.

Materialien und Oberflächenbehandlungen (genau)

• Kohlenstoff-/legierter Stahl – Hohe Festigkeit; für Schrauben siehe ISO 898-1 Festigkeitsklassen 8,8 / 10,9 / 12,9; Für Muttern siehe ggf. ISO 898-2, Klassen 8/10/12. Verwenden Sie zum Korrosionsschutz Zink, Zink-Nickel, Zinklamellenbeschichtungen (z. B. Dacromet-Typ), Vernickelung oder ähnliches.

• Edelstahl (A2/A4) – Ausgezeichnete Korrosionsbeständigkeit, mäßige Festigkeit (z. B. A2-70, A4-70/80; auf Abrieb achten, Anti-Seize gemäß ISO 3506-1/-2 in Betracht ziehen). „70/80“ bezeichnet die Mindestzugfestigkeit in Einheiten von mehreren zehn MPa (z. B. 70 → 700 MPa).

• Aluminiumlegierungen – Leicht und korrosionsbeständig, aber geringere Festigkeit als Stahl; Geeignet für leichte Beanspruchung und häufige Neukonfiguration.

• Technischer Hinweis: Massives Aluminium ist schwer zu entzünden, Aluminiumpulver sind jedoch brennbar; Geben Sie nicht „nicht brennbar“ als Auswahlgrund an.

Anwendungen und Montagenotizen

• Werkzeugmaschinen/Vorrichtungen: Bevorzugt DIN 508 T-Muttern + DIN 787 T-Bolzen, Endmontage; Verwenden Sie Positionierblöcke/Unterlegscheibenpakete, um den Kontakt zu kontrollieren und Schlitzschäden zu vermeiden. Mit einem Drehmomentschlüssel gemäß den Prozessblättern festziehen.

• Automatisierung & Aluminiumrahmen: Einsteck-/Einrollmuttern mit Federkugeln verbessern die Vorpositionierung und Handhabung. Bei vibrationsanfälligen Anwendungen Schraubensicherung oder mechanische Sicherung verwenden; Vorposition, dann Endmoment.

• Werkstattaufbau: Verwenden Sie T-Muttern zur Montage von Klemmen, Anschlägen und Werkzeughaltern; Layouts können schnell und ohne Bohren neu konfiguriert werden.

Auswahlentscheidungstabelle (Verwendung in der Praxis)

Schneller Entscheidungsfluss

1. Wählen Sie ein Ökosystem

• Maschinentisch / schwere Vorrichtung → DIN 650 + DIN 508 Bahn

• Aluminium-Profilrahmen → Schlitzbreite / Serie + Markenkompatibilität

2. Wählen Sie die Installationsmethode

• Kann vom Slot-Ende → End-In geladen werden

• Muss in der Mitte der Spannweite / nach der Montage eingesetzt werden → Einhängen/Einrollen (90°); Erwägen Sie Feder-Kugel-/Blattfeder-Varianten

3. Passen Sie Belastung und Stärke an

• Licht (Sensoren, Abdeckungen): Aluminium oder Edelstahl, mäßige Festigkeit

• Medium (Schutzvorrichtungen, Stationen): Kohlenstoffstahl, Festigkeitsklasse ~8 (Schraube 8.8 + Mutter Klasse 8)

• Schwer (Klemmen/Befestigungen): Kohlenstoffstahl/legierter Stahl, Bolzen 10,9/12,9 bzw. Mutternklasse 10/12, vorbehaltlich der in ISO 898-2 definierten Durchmessergrenzen. Überprüfen Sie stets die Schulterkapazität des Schlitzes.

4. Gewinde an Schlitzbreite/Serie anpassen (Startpunkte; mit Markendaten bestätigen)

• 6 mm Schlitz → M4–M5

• 8 mm Schlitz → M5–M6

• 10 mm Schlitz → M6–M8

• 45er-Serie (häufig 10-mm-Schlitz) → M8–M10

5. Umwelt und Korrosion

• Nass-/Außen-/chemische → Edelstahl- oder Hochleistungsbeschichtungen auf Stahl; Reduzieren Sie galvanische Verbindungen (z. B. Isolierscheiben) beim Verbinden unterschiedlicher Metalle.

6. Verriegelung und Wartung

• Vibration → mittelstarke Schraubensicherung oder mechanische Sicherung; Definieren Sie Nachziehintervalle




Kompatibilitäts -Checkliste

· Schlitzgeometrie (Breite, Tiefe, Lippe/Fase) im Vergleich zur Kopfgeometrie der T-Mutter

· Serien- und Gewindepaarung (z. B. 40er-Serie, 10-mm-Schlitz mit M8; einige Teilsysteme verwenden UNC)

· Markenübergreifende Mischung → anhand von Profildatenblättern überprüfen und eine Probeanpassung durchführen

· Freiraum mit Gleitstücken, Eckwinkeln, Abdeckleisten usw. prüfen.

Referenzdrehmomenttabelle

Die Werte sind veranschaulichend und müssen durch die Schulterkapazität und die Dokumentation des Profil-/Tabellenherstellers begrenzt werden.
Trockenbaugruppe, grobe Tonhöhe, Carbon-Stahl-T-Nuss mit passender Stahlschraube; Faustregel für vorläufige Prozessplanung. Reduzieren Sie bei Schmierstoffstoffen oder Low-Friktionsbeschichtungen das Drehmoment für die gleiche Klemmkraft.

Zusätzliche Anleitung:

· Geht von einem Reibungsfaktor K≈0,20 (trocken) aus. Bei Schmiermitteln oder reibungsarmen Beschichtungen das Drehmoment entsprechend reduzieren.

· Beginnen Sie bei Edelstahlverbindungen mit einem um etwa 20–30 % niedrigeren Drehmoment und ziehen Sie sie schrittweise mit Anti-Seize an, um ein Festfressen zu verhindern.

· Verwenden Sie einen Sicherheitsfaktor ≥ 2 für die Klemmkraft im Vergleich zum Herausziehen/Scheren in Vibrations- oder Stoßumgebungen.

· Ziehen Sie niemals ausschließlich die Schraubenstärke an – überprüfen Sie die Nutschulterlagerung, den Auszug und die lokale Nachgiebigkeit des Profils/Tisches.

Einschränkungen und Fallstricke

· Die Tragfähigkeit wird durch die Stärke der T-Mutter und das Schlitzschulterlager/-auszug begrenzt. Überprüfen Sie immer beides.

· Die Kompatibilität ist von Marke zu Marke unterschiedlich, auch wenn sie den gleichen „Serien“-Namen haben (Schlitztiefe, Lippenform, Fasen).

· Vibration kann Gelenke entspannen; Planen Sie ein erneutes Anziehen ein und erwägen Sie Schraubensicherung oder mechanische Sicherung.

· Oberflächenverunreinigungen (Öl auf Lagerflächen) verringern die Reibung – halten Sie die Kontaktflächen sauber.

Wartung Best Practices

· Bürsten oder saugen Sie Späne/Staub regelmäßig aus den Schlitzen.

· Überprüfen Sie die Schrauben und ziehen Sie sie in bestimmten Abständen nach (insbesondere bei vibrierenden Geräten).

· Ersetzen Sie Teile, die Abrieb, Verschleiß, Korrosion oder Schäden an der Schulter aufweisen (verformte T-Muttern nicht wiederverwenden).

· Bei Korrosions- oder Außenanwendungen sollten Sie Edelstahl- oder Hochleistungsbeschichtungen angeben und eine dielektrische Isolierung berücksichtigen, wenn galvanische Paare auftreten können.

FAQs (richtig und prägnant)

F1: Wie wähle ich eine T-Nut-Mutter aus?

Bestätigen Sie das Ökosystem (DIN 650/508 vs. Profilserie/Schlitzbreite) → Wählen Sie die Installationsmethode (End-in vs. Drop-in/Roll-in) → Wählen Sie Material und Stärke passend zur Belastung → Überprüfen Sie die Nutschulterkapazität und stellen Sie das Drehmoment anhand der Referenztabelle/Herstellerrichtlinie ein.

F2: Kann ich Marken mischen?

Manchmal, aber erst nach Überprüfung der Schlitzgeometriedetails und Durchführung einer Probeanpassung. Kleinere Unterschiede können zu schlechtem Sitz oder vorzeitigem Ausfall führen.

F3: Benötige ich Spezialwerkzeuge?

Aluminiumrahmen benötigen im Allgemeinen nur Innensechskantschlüssel; Maschinentischbefestigungen sollten mit einem Drehmomentschlüssel auf die definierten Prozesswerte angezogen werden.

Schnelle Referenz: Wann kann man welchen Typ verwenden

· Einsteckmuttern (DIN 508-Typ) – höchste Wiederholgenauigkeit und Festigkeit auf Maschinentischen; erfordern einen Slot-End-Zugriff.

· Einsteck-/Einroll-T-Muttern – ideal für Ergänzungen nach der Montage oder eingeschränkten Zugang in Aluminiumrahmen.

· Feder-Kugel-/Blattfeder-Varianten – beschleunigen die Montage und helfen, die Position vor dem endgültigen Anziehen beizubehalten.
