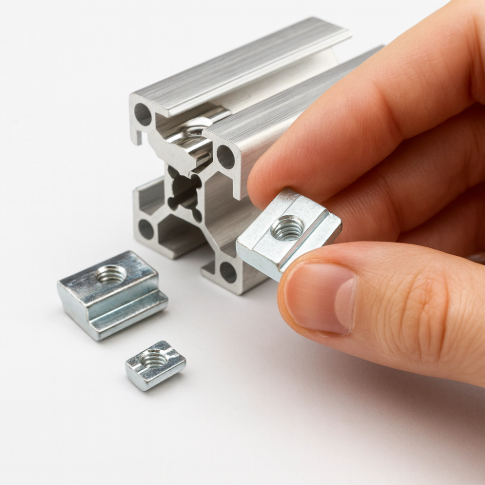

So setzen Sie T-Slot-Muttern ein

Sie können einfügen T-Slot-Muttern , indem Sie sie rutschen, rollen oder in den T-Slot-Kanal einer Aluminium-Extrusion fallen lassen und dann mit den richtigen Schrauben oder Schrauben sichern. Mit dem richtigen Nusstyp, korrektes Drehmoment und gute Installationsgewohnheiten, halten die Baugruppen sicher und langlebig. Für ungewöhnliche Geräte oder spezielle Befestigungselemente können Sie WUERD für die Unterstützung von Anwendungen wenden.

Key Takeaways

· Zuerst Bühnenwerkzeuge und Teile. Schnellere Builds, weniger Fehler.

· Passen Sie die Nut -Slot -Serie und den Faden an. Falsche Größe = schwache Gelenke oder Schäden.

· Verwenden Sie den richtigen Nusstyp für die Aufgabe (Endfutter, Roll-In, Hammer-Head / Drop-in / Vierteldrehung).

· Ziehen Sie das vernünftige Drehmoment fest. Zu wenig = lockern; zu viel = Schlitzschaden.

· Regelmäßig auf Verschleiß, Ausrichtung und Klemmverlust untersuchen-nach Bedarf.

· Benötigen Sie Kantenfälle oder Zoll? Bitten Sie Wuerd um Anleitung und spezielle Hardware.

Was du brauchst

Wichtige Terminologie:

· T-Slot-Nüsse funktionieren in Aluminium-Extrusionen.

· Holz/MDF-Paneelen verwenden T-Nüsse (Stecker) oder Gewindeeinsätze-sie sind keine T-Slot-Muttern. Dieser Leitfaden deckt beide ab, hält sie jedoch eindeutig getrennt.

Werkzeuge

Für T-Slot-Aluminium-Extrusionen

· Sechskantschlüssel / Allen -Schraubenschlüssel

· Schraubendreher (gemäß dem Befestigungskopf)

· Klebeband, quadratisches, abgebrochenes Werkzeug (für frisch geschnittene Enden)

· Optional: Gummihammer (nur leichte Sitzplätze, keine Schlitzlippen), Fadenschließfach (mittlere Festigkeit), Anti-Seize (siehe Anmerkung), Drehmomentschlüssel, Level

· Vermeiden Sie Aufpralltreiber/Schraubenschlüssel. Verwenden Sie Handwerkzeuge oder Drehmoment-kontrollierte Treiber, um übertorque und anodierten Oberflächenschaden zu verhindern.

Für Holz-/MDF-Einsätze (nicht T-Slot-Muttern)

· Bohrer + Bits, Forstner Bit für Cupbores

· Fahrerbits / Schraubendreher

· Klemmen, Bleistift/Marker

· Laden Sie Vac (Staubkontrolle)

Tipp : Ein Drehmomentschlüssel ist der billigste Weg, um Ihre Schlitze, Muttern und Schrauben zu schützen.

Materialien (Referenz)

Starke Empfehlung: Wählen Sie für Strukturverbindungen Stahl- oder Edelstahl-T-Slot-Nüsse. Aluminiummuttern sind leicht, tragen aber schneller und haben eine niedrigere Gewindefestigkeit.

Auswählen der richtigen T-Slot-Nuss

Passen Sie die Extrusions -Slot -Serie und den Thread an

· Schlitzbreite (z. B. 5/6/8/10 mm) muss mit dem Nusskörper übereinstimmen.

· Gewindegröße (M3 - M10 typisch) muss mit Ihrer Schraube übereinstimmen.

Schnelle Referenz - Gemeinsame Extrusionsfamilien (Metrik/EU)

Regionaler Hinweis: In Nordamerika verwenden Systeme wie 80/20 '10-Serie/15-Serie' mit kaiserlichen Threads (z. B. 1/4-20, 5/16-18). Bestätigen Sie immer das Datenblatt des Lieferanten, bevor Sie metrische/kaiserliche Hardware mischen.

Wählen Sie den Nusstyp für die Montagesequenz

· Endfütterung (Standard-Rechteck)-höchste Festigkeit, aus dem Profilende vor dem Schließen der Enden eingefügt.

· Roll-In / Feder-Ball-kann nach dem Erstellen des Rahmens überall entlang des Schlitzes hinzugefügt werden. Frühlingsball hilft sich selbst.

· Hammerkopf / Drop-In / Viertel-Turn-Drop-In von oben und drehen Sie dann, um sie unter den Lippen zu sperren (häufig um 90 °; folgen Sie der spezifischen Anweisung des Lieferanten, da sich die Ausgaben weniger oder mehr als genau 90 ° drehen können). Einige Drop-In-Muttern umfassen Orientierungsmarken (Pfeile/Ätzungen)-verwenden Sie sie, um die Lock-Richtung zu bestätigen.

· Anti-Rotation/gezackte Varianten-Spinning widerstehen und die Lastübertragung verbessern.

Material & Finish (für T-Slot-Muttern)

Anmerkung: Edelstahlschraube + Edelstahlmutter kann kaltschweiz unter Last. Verwenden Sie Anti-Seize und reduzieren Sie das Drehmoment 20–30%.

Outdoor/Harte Umgebungen: Um die galvanische Korrosion zwischen Aluminiumprofilen und Stahl/Edelstahl zu mildern, verwenden Sie Isolationswaschmaschinen/Scheiben oder Barrierebeschichtungen/Dichtungsmittel an Grenzflächen, geben Sie korrosionsfreundlichere Platten oder Wartungen an und planen Sie die Profile und planen Sie periodische Inspektionen/Wartung/Wartung/Wartung.

So installieren Sie T-Slot-Muttern

Schritt 1 - Bereiten Sie den Slot vor

· Deburr frisch geschnittene Extrusionsenden; Vakuumchips/Swarf von Slots.

· Bestätigen Sie die Slot -Serie und die Nussgröße; Testen Sie eine lockere Passform vor dem Laden von Teilen.

· Mallet Vorsicht: Leichte Wasserhähne nur auf Sitzteile - Hämmern Sie die Nuss- oder Schlitzlippen nicht, um zu vermeiden, dass die anodierte Schicht abhockt oder die Lippen knackt.

Holz/MDF-Paneele (nicht T-Slot-Nüsse): Bohrer zum Körper des Einsatzes; Verwenden Sie ein Forstner -Bit für saubere Gegenbücher. Installieren Sie versteckte T-Nüsse von hinten oder Holzgewinde von vorne gemäß der Spezifikation des Herstellers. Vermeiden Sie für MDF eine Überfahrung; Betrachten Sie Epoxid-/Holzkleber, wo empfohlen wird, die Haltefestigkeit zu verbessern. (Wärmeeinsätze sind für Thermoplastik und sind für MDF nicht geeignet.)

Schritt 2 - Fügen Sie die Mutter ein (wählen Sie Ihren Typ aus)

Endfutter (Standard-Rechteck)

1. Schieben Sie die Mutter vom offenen Ende der Extrusion hinein.

2. Stellen Sie sich bei Bedarf ungefähr positionieren.

Rollen- / Federball

1. Präsentieren Sie die Mutter am Schlitzöffnung und rollen Sie sie unter die Lippen.

2. Die Federkugel hält ihn in der Nähe von Flush, um eine leichtere Ausrichtung zu erhalten.

Hammerkopf / Drop-in / Vierteldrehung

1. Lassen Sie die Mutter durch die Schlitzöffnung fallen.

2. Drehen Sie zum Schließwinkel des Designs (üblicherweise ~ 90 °; befolgen Sie die Lieferantenanleitung), bis er unter beiden Lippen sitzt und flach sitzt.

3. Wenn die Mutter Orientierungsmarken (Pfeil/Linie) hat, richten Sie in die angegebene Sperrrichtung aus und drehen Sie sie.

Vermeiden Sie es, eine falsch abgestimmte Nuss zu erzwingen. Verzerrte Fäden oder beschädigte Lippen schwächen das Gelenk.

Schritt 3 - Ausrichtung und Montage

· Platzieren Sie die Klammer/die Platte.

· Setzen Sie die Schraube ein und starten Sie die Gewinde von Hand. Stellen Sie sicher, dass die Nuss flach bleibt und sich nicht dreht.

· Fügen Sie Unterlegscheiben hinzu, um die Oberflächen zu schützen und die Belastung zu verteilen.

· Waschmaschine Auswahl: Bevorzugen Sie schmale Face/Serien-kompatible Flachwaschmaschinen, um Störungen in der Nähe der Schlitzlippen zu vermeiden und die volle Sitzplätze zu gewährleisten.

· Oberflächenversorgung: gezackte Unterlegscheiben und gezackte Nüsse können Aluminium anodieren. Wenn Kosmetikmaterialienmaterial vorziehen, bevorzugen Sie flache Unterlegscheiben + ThreadLocker (oder Federkugelmuttern) für Anti-Rotation.

Schritt 4 - Drehmoment festziehen

· Ziehen Sie das Zieldrehmoment gleichmäßig fest (siehe 'Drehmomentführung ' unten).

· Vermeiden Sie die Auswirkungen von Treibern/Schraubenschlüssel, um Überschwemmungen zu verhindern. Verwenden Sie Handwerkzeuge oder Drehmomententreiber.

· Stellen Sie sicher, dass die Mutter verschlossen bleibt (Abschluss der Drop-In-Rotation; Zacken engagiert).

· Überprüfen Sie die Ausrichtung und die Quadrate mit einem Quadrat/Level.

Drehmomentführer (konservative Ausgangspunkte)

Wenden Sie sich immer auf die Datenblätter Ihres Hardware -Lieferanten auf. Werte unten sind praktische Startbereiche für Stahl-T-Slot-Muttern in Aluminium-Extrusionen mit trockenen, sauberen Fäden. Die reale Vorspannung kann aufgrund von Reibstreuung um ~ ± 25% variieren. Wenn Sie die Preload steuern müssen, bevorzugen Sie eine Methode für Drehmoment-plus-Winkel oder verwenden Sie direkte Spannungsmessungen (Spanner/Bolzenstreck). Die Schmierung reduziert die Reibung → Bei dem gleichen Drehmoment, das Sie höher laden, riskieren Sie die Lippenschäden oder das Ausziehen von Gewinde. Reduzieren Sie das Drehmoment 20–30%, wenn Sie Anti-Seize oder Schmiermittel verwenden. Flüssige anaerobe Threadlocker verleihen während der Montage auch eine gewisse Schmierung; Berücksichtigen Sie im Vergleich zum Trockendrehmoment eine zusätzliche Reduzierung von ~ 10–20%** (Befolgen Sie die Anleitung des Kleberherstellers).

SCOPE & Limits: Dies sind Ausgangspunkte, keine ultimativen Bolzenbewertungen. Hocheigenschaftsklassenschrauben (8,8/10,9/12,9), verschiedene Beschichtungen, dünne Platten oder kurze Muttern verschieben das sichere Drehmoment. Die begrenzenden Faktoren sind die effektive Gewindehöhe der Mutter und die Extrusionslippen, nicht der Katalog des Bolzens maximal.

Realitätsprüfung für Thread Engagement

· Zielen Sie 1,0–1,5 × den Schraubendurchmesser der Gewinde ein.

· Viele dünne T-Slot-Nüsse bieten kein vollständiges Engagement von 1,0D. Wenn ja, verwenden Sie erweiterte/lange T-Nüsse, gepaarte Muttern oder wechseln Sie zu einem T-Bolzen, um das Boden aus dem Boden zu vermeiden. Überprüfen Sie beim Wechsel zu T-Bolts die T-Head-Geometrie und Chamfers entsprechen Ihrer Extrusionsserie und dem Lieferantenstandard.

· Vermeiden Sie die Verwendung eines überlangen Bolzens, der 'auf dem Schlitzboden oder am Ende der Mutter ' ausgeht.

Reibungskontrolle

· Anti-Seize vs. ThreadLocker: Verwenden Sie sie im Allgemeinen nicht zusammen-Threadlocker benötigt saubere, ölfreie Fäden, während Anti-Seize Schmierigkeit hinzufügt.

· Für rostfreie Gerichte bevorzugen Sie Anti-Seize; Bevorzugen Sie zur Vibration mittelgroße Fadenkllocker (an sauberen, trockenen Gewinnen, wobei oben angegeben ist.

Häufige Fehler und wie man sie vermeidet

Sichern Sie Tipps für die Passform

· Bevorzugen Sie gezackte / Anti-Rotation-T-Slot-Muttern für Gelenke, die Vibrationen sehen (desdenkens den ästhetischen Einfluss auf anodierte Oberflächen).

· Verwenden Sie Federball-Roll-In-Muttern für eine einfache Positionierung und besseres Verhalten.

· Bei Hochladungs-Ecken mit Eckklammern/Zwickel und durch möglich durch Strömen gefertigten Tellern kombinieren.

· ThreadLocker (mittlere Festigkeit) ist oft besser als zu übertreffen (erinnern Sie sich an seine Schmierung → Drehmoment reduzieren).

· Für rostfreie Befestigungselemente verhindert Anti-Seize das Ballen; Denken Sie daran, Drehmoment nach unten zu wählen.

· Umgebungen im Freien/harte: minimieren Sie galvanische Paare durch Isolation, Barrierebeschichtungen/-dichtungen und korrosionsbeständige Oberflächen und planen Sie die regelmäßige Inspektion.

· Konstruktionsüberprüfung: Bei kritischen Verbindungen konsultieren Sie den Lieferantenladung und Auszugslastdaten (oder Test) und die Größenhardware unter Verwendung der Worst-Case-Richtung.

Best Practices

· Planen Sie die Sequenz: End-Feed-Muttern müssen eingeführt werden, bevor Sie enden oder Rahmen schließen.

· Quadratische Quadrat, während Sie gehen: Ziehen Sie die Stufen fest, während Sie die Quadrate/das Level überprüfen.

· Routineprüfungen: Kritische Verbindungen nach dem ersten Einlagen und in Wartungsintervallen neu torque.

· Schützen Sie den Schlitz: Niemals gegen die Schlitzlippen richten; Verwenden Sie die richtigen Hebel/Vorrichtungen.

· Dokumentieren Sie Ihre Spezifikation: Hinweis Slot -Serien, Nusstyp, Material und Drehmoment für wiederholbare Builds.

· Umweltbereitschaft: Für die Exposition von Outdoor-/Hochfeuchtigkeit/Meeresspray, Design für galvanische Isolierung, höhere Oberflächen und Versiegelungsgrenzflächen, wo praktisch.

Schnelle MDF/Holzeinsatznoten (nicht T-Slot-Muttern)

· Wählen Sie den richtigen Stil: T-Nuss von hinten oder Holzgewinde von vorne.

· Bohrer zum Körper des Herstellers; Verwenden Sie ein Forstner -Bit für saubere Gegenbücher.

· Vermeiden Sie für MDF eine Übernahme; Betrachten Sie Epoxid-/Holzkleber, wo empfohlen wird, die Haltefestigkeit zu erhöhen.

· Diese Komponenten sind vom Aluminium-T-Slot-System getrennt; Mischen Sie keine Terminologie. (Wärmeeinsätze sind für Thermoplastik und nicht für MDF geeignet.)

Du bist bereit zu bauen

1. Reinigen Sie die Slots und Deburr -Enden.

2. Fügen Sie den richtigen T-Slot-Nuss-Typ für Ihre Sequenz ein.

3. Ausrichten von Teilen, fäden von Hand und dann Drehmoment zum Ziel.

4. Überprüfen Sie die Ausrichtung und Klemme erneut und stellen Sie dann nach dem Auslastung nach.

Benötigen Sie benutzerdefinierte T-Slot-Muttern, Anti-Rotation-Funktionen oder eine Drehmomentspezifikation für Ihr genaues Profil (Metrik- und Imperial-Serie)? WUERD kann bei der Auswahl, dem Testen von Notizen und dem schnellen Versand helfen, um Ihr Projekt von Anfang an stark zu halten.

FAQ

• Woher weiß ich, welche T-Slot-Nuss passt?

  Passen Sie die Slot-Serie (Schlitzbreite) und die Gewindegröße an und wählen Sie dann den Nusstyp (Endfutter, Roll-In, Hammer-Head/Drop-In). Bestätigen Sie Metric vs. Imperial mit dem Lieferanten.

• Kann ich T-Slot-Nüsse wiederverwenden?

  Ja - wenn Fäden und Lagergesichter sauber und unbeschädigt sind. Ersetzen Sie alle durch sichtbare Verschleiß, abgeflachte Zacken oder das Klingen.

• Was ist, wenn eine Nuss stecken bleibt?

  Tragen Sie ein wenig durchdringendes Öl auf, warten Sie kurz und arbeiten Sie es frei. Trümmer und Grat entfernen; Überprüfen Sie, ob Sie die richtige Nuss der Slot-Serie verwenden.

• Benötige ich spezielle Werkzeuge?

  Nicht viele - allen Keys und ein Drehmomentschlüssel. Halten Sie Anti-Seize für Edelstahlpaare und ThreadLocker für vibrationsanfällige Gelenke (Verwendung bei sauberen, trockenen Gewinnen, nicht mit Anti-Seize, reduzieren Sie das Drehmoment gegenüber trocken). Vermeiden Sie Aufpralltreiber/Schraubenschlüssel.

• Wo kann ich benutzerdefinierte T-Slot-Muttern oder Anwendungsunterstützung erhalten?

  Wenden Sie sich an WUERD, um benutzerdefinierte Geometrien, Materialien/Beschichtungen und Auswahlhilfe für Ihre exakte Extrusionsfamilie und Ladungen zu erhalten.
