B13M8-DIN71805
kohlenstoffarmen Stahl
Großpackung
Sonderpaket
Kartonstahl
passiviert in Zink weiß-blau, Zink/schwarz, Zink/gelb
Edelstahl 304 oder 316
Federstahl
| Menge: | |
|---|---|

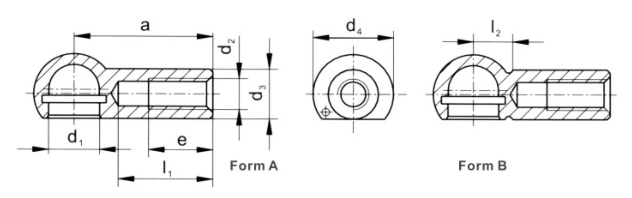

Kugelpfannen DIN71805, Form B | |||||||||
Artikel | d1 h9 | d2 | d3 | l2 ±0,3 | l3 ±0,3 | a ±0,3 | e Mindest | WAF | Gewicht (kg/1000 Stück) |
B8M5-DIN71805 | 8 | M5 | 8 | 10.2 | 9 | 22 | 10.2 | 7 | 15 |
B10M6-DIN71805 | 10 | M6 | 10 | 12.5 | 11 | 25 | 11.5 | 8 | 25 |
B13M8-DIN71805 | 13 | M8 | 13 | 16.5 | 13 | 30 | 14 | 11 | 53 |
B16M10-DIN71805 | 16 | M10 | 16 | 20 | 16 | 35 | 15.5 | 13 | 104 |
B16M12-DIN71805 | 16 | M12 | 16 | 20 | 16 | 35 | 15.5 | 13 | 104 |
B19M14-DIN71805 | 19 | M14 | 22 | 28 | 20 | 45 | 21.5 | 16 | 221 |
B19M14x1,5-DIN71805 | 19 | M14x1,5 | 22 | 28 | 20 | 45 | 21.5 | 16 | 221 |
B19M16-DIN71805 | 19 | M16 | 22 | 28 | 20 | 45 | 21.5 | 16/17 | 221 |
*SW: mit oder ohne Schlüsselfläche an der Kugelpfanne, gefertigt nach Kundenwunsch.
Formular B: mit Sicherungsclip an der Kugelpfanne
Formular A: OHNE Sicherheitsclip an der Kugelpfanne
Notiz:
-Material:
Kugelpfanne: kohlenstoffarmer Stahl
Sicherungsclip/Innenring: Federstahl
Alternative: Edelstahl 304 oder 316
-Oberflächenbehandlung: passiviert in Zinkweißblau, Zink/Schwarz, Zink/Gelb
*Linksgewinde ist verfügbar.
Kugelpfannen DIN71805, Form B | |||||||||
Artikel | d1 h9 | d2 | d3 | l2 ±0,3 | l3 ±0,3 | a ±0,3 | e Mindest | WAF | Gewicht (kg/1000 Stück) |
B8M5-DIN71805 | 8 | M5 | 8 | 10.2 | 9 | 22 | 10.2 | 7 | 15 |
B10M6-DIN71805 | 10 | M6 | 10 | 12.5 | 11 | 25 | 11.5 | 8 | 25 |
B13M8-DIN71805 | 13 | M8 | 13 | 16.5 | 13 | 30 | 14 | 11 | 53 |
B16M10-DIN71805 | 16 | M10 | 16 | 20 | 16 | 35 | 15.5 | 13 | 104 |
B16M12-DIN71805 | 16 | M12 | 16 | 20 | 16 | 35 | 15.5 | 13 | 104 |
B19M14-DIN71805 | 19 | M14 | 22 | 28 | 20 | 45 | 21.5 | 16 | 221 |
B19M14x1,5-DIN71805 | 19 | M14x1,5 | 22 | 28 | 20 | 45 | 21.5 | 16 | 221 |
B19M16-DIN71805 | 19 | M16 | 22 | 28 | 20 | 45 | 21.5 | 16/17 | 221 |
*SW: mit oder ohne Schlüsselfläche an der Kugelpfanne, gefertigt nach Kundenwunsch.
Formular B: mit Sicherungsclip an der Kugelpfanne
Formular A: OHNE Sicherheitsclip an der Kugelpfanne
Notiz:
-Material:
Kugelpfanne: kohlenstoffarmer Stahl
Sicherungsclip/Innenring: Federstahl
Alternative: Edelstahl 304 oder 316
-Oberflächenbehandlung: passiviert in Zinkweißblau, Zink/Schwarz, Zink/Gelb
*Linksgewinde ist verfügbar.
