C10M6
Großpackung
Sonderpaket
AISI1045 Kohlenstoffstahl, Kugelhärte min. HRC52
passiviert in Zink weiß-blau, Zink/schwarz, Zink/gelb oder geölt
Edelstahl 304 oder 316
| Menge: | |
|---|---|

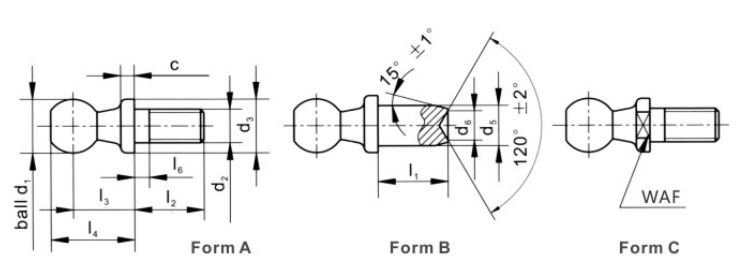

Kugelbolzen DIN71803, Form C | |||||||||||||
Artikel | d1 h9 | d2 | l1 ±0,2 | c +0,4 | d3 h14 | d5 h11 | d6 -0.4 | l2 ±0,3 | l3 ±0,3 | l4 ±0,3 | l6 max | WAF | Gewicht (g/Stk) |
C8M5-DIN71803 | 8 | M5 | 4 7.5 | 2 | 8 | 5 | 3 | 10.2 | 9 | 12.5 | 4 | 7 | 4.55 |
C10M6-DIN71803 | 10 | M6 | 4.5 8 | 2.2 | 10 | 6 | 4 | 12.5 | 11 | 15.5 | 4 | 8 | 8.5 |
C13M8-DIN71803 | 13 | M8 | 5 10 | 2.4 | 13 | 8 | 6 | 16.5 | 13 | 18.5 | 5.3 | 11 | 17.7 |
C16M10-DIN71803 C16M12-DIN71803 | 16 | M10 M12 | 6 13 | 2.7 | 16 | 10 | 8 | 20 | 16 | 23 | 7.3 | 13 | 35.1 |
C19M14x1,5-DIN71803 C19M14-DIN71803 | 19 | M14x1,5 M14 | 12 18 | 3 | 19 | 14 | 10 | 28 | 20 | 28.5 | 10.8 | 16 | 71.2 |
*WAF: gilt nur für Form C
Material: Kohlenstoffstahl
Oberfläche: verzinkt/verzinkt, geölt
Alternative: Edelstahl 304.316 usw
* Spezielle Kugelzapfen werden nach Kundenzeichnung gefertigt.
Notiz:
Formular A: mit Gewindestift, ohne Schlüsselfläche
Formular B: mit Nietbolzen, ohne Schlüsselfläche
Formular C: mit Gewindestift, mit Schlüsselfläche
Kugelbolzen DIN71803, Form C | |||||||||||||
Artikel | d1 h9 | d2 | l1 ±0,2 | c +0,4 | d3 h14 | d5 h11 | d6 -0.4 | l2 ±0,3 | l3 ±0,3 | l4 ±0,3 | l6 max | WAF | Gewicht (g/Stk) |
C8M5-DIN71803 | 8 | M5 | 4 7.5 | 2 | 8 | 5 | 3 | 10.2 | 9 | 12.5 | 4 | 7 | 4.55 |
C10M6-DIN71803 | 10 | M6 | 4.5 8 | 2.2 | 10 | 6 | 4 | 12.5 | 11 | 15.5 | 4 | 8 | 8.5 |
C13M8-DIN71803 | 13 | M8 | 5 10 | 2.4 | 13 | 8 | 6 | 16.5 | 13 | 18.5 | 5.3 | 11 | 17.7 |
C16M10-DIN71803 C16M12-DIN71803 | 16 | M10 M12 | 6 13 | 2.7 | 16 | 10 | 8 | 20 | 16 | 23 | 7.3 | 13 | 35.1 |
C19M14x1,5-DIN71803 C19M14-DIN71803 | 19 | M14x1,5 M14 | 12 18 | 3 | 19 | 14 | 10 | 28 | 20 | 28.5 | 10.8 | 16 | 71.2 |
*WAF: gilt nur für Form C
Material: Kohlenstoffstahl
Oberfläche: verzinkt/verzinkt, geölt
Alternative: Edelstahl 304.316 usw
* Spezielle Kugelzapfen werden nach Kundenzeichnung gefertigt.
Notiz:
Formular A: mit Gewindestift, ohne Schlüsselfläche
Formular B: mit Nietbolzen, ohne Schlüsselfläche
Formular C: mit Gewindestift, mit Schlüsselfläche
